高圧電力（契約電力50kW以上）を導入・利用する際には、「キュービクル」と呼ばれる受電設備が不可欠です。キュービクルは、高圧の電気を施設内で使用できる電圧に変換したり、電気設備を保護したりするための設備です。
本記事では、キュービクルの基礎知識や主な役割、導入後に発生する点検・管理の必要性について解説します。自社にキュービクルが必要な理由や、その設備が何をしているのかという疑問を解決しましょう。
キュービクルとは、変圧器や遮断器など、高圧電力を受け入れるために必要な機器を金属製の箱に収めた受電設備です。正式には「キュービクル式高圧受電設備」と呼ばれます。
電力会社から送られてくる高圧の電気は、そのまま施設内の照明や機械などに使用できるわけではありません。キュービクルに設置された変圧器によって、施設内の設備で使用する電圧に変換してから供給します。
また、キュービクルには電気の流れを遮断する機器や、異常を検知して設備を保護する機器なども収められています。そのため、キュービクルは高圧の電気を受け入れるだけでなく、施設内で安全に使用するための設備でもあります。
高圧電力を利用する場合にキュービクルが必要になるのは、需要家側で高圧の電気を受け入れ、施設で使用する電圧に変換する必要があるためです。一方、低圧で電気の供給を受ける場合は、電力会社側の変圧器で電圧を下げた状態で供給されます。
ちなみに、なぜ各企業が自前でキュービクルを用意する必要があるかについての理由は、高圧電力は大量の電気を一括で送るため、利用する施設ごとに必要なトランス（変圧器）の容量や構成が大きく異なるからです。
電力会社が一律の設備を電柱上に用意するのではなく、電気をたくさん使う事業者側が自社の設備計画に合わせてキュービクルを設置し、自己責任で管理する仕組みになっています。
キュービクルには、高圧の電気を受け入れ、施設で使用できる電圧に変換し、電気設備を保護する3つの役割があります。
ここではその役割について見ていきましょう。
キュービクルの最初の役割は、電力会社から送られてくる高圧の電気を安全に施設内へ引き込むことです。
高圧の電気をそのまま施設内の設備へ送るのではなく、キュービクル内の開閉器や遮断器などを通して電気の流れを制御します。電気の流れを操作するだけでなく、異常が発生した際には電気を遮断することも役割のひとつです。
また、キュービクルには電流や電圧などを確認するための計器も設置されます。受電した電気の状態を確認しながら、施設内へ電力を供給する仕組みです。

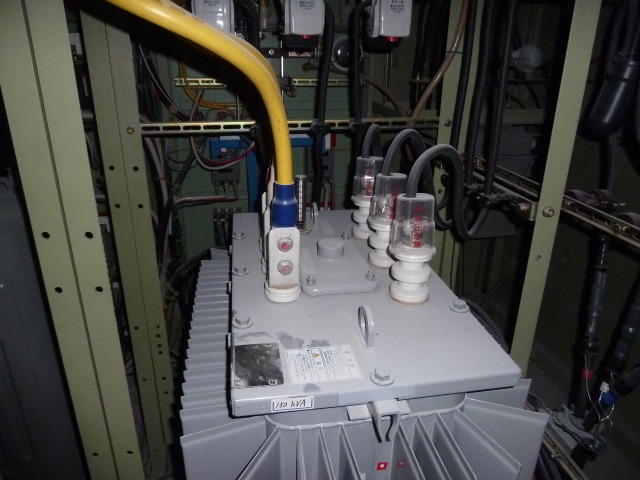

キュービクルには変圧器（トランス）が設置されており、高圧で受電した電気を施設内で使用する電圧に変換します。
日本の高圧受電では、一般に6,600Vの電気を受電し、変圧器によって100Vや200Vなどに変換してから、照明や設備機器などへ供給します。
キュービクルには、電気設備の異常を検知して電気を遮断する保護機器も備えられています。
たとえば、短絡や過電流などの異常が起きた場合は、遮断器（CB）などが動作して電気を遮断します。事故が発生した箇所への電気の供給を止め、設備の損傷や事故の拡大を防ぐためです。
高圧受電設備で事故が発生すると、施設内だけでなく周辺の電力供給に影響する場合があります。そのためキュービクルは、電圧を変換するだけでなく、異常時に電気を安全に遮断する設備でもあるのです。
キュービクルは設置して終わりではありません。高圧の電気を扱う設備であるため、法令に基づく保安管理や定期的な点検が必要です。
ここでは設置後に発生する法令上の義務や維持管理の考え方を解説します。
キュービクルを設置した施設は、電気事業法において「自家用電気工作物」に指定されるため、保安管理の法令義務が生じます。
事業者は事故防止や安全確保を目的として、電気主任技術者の選任や保安規程の作成・届出を行わなければなりません。
一般的には、電気主任技術者の資格を持つ外部の保安法人や個人事業主に業務を委託し、月次点検や年次点検といった定期的な保安点検を実施する仕組みがとられています。
キュービクルは長期間使用できる設備ですが、内部の機器は経年によって劣化します。そのため、定期的な点検で設備の状態を確認し、劣化が進んだ機器については修理や更新の検討が必要です。
老朽化した設備を使い続けると、機器の故障や電気事故につながるおそれがあります。高圧受電設備の事故では、事故を起こした事業所だけでなく、同じ配電線を利用する周辺施設への電力供給に影響すると考えねばなりません。
こうした事故は「波及事故」と呼ばれます。事故の防止のために、設備の状態を定期的に確認し、必要な時期に機器を更新するようにしましょう。
キュービクルを導入すると、設置時の費用だけでなく、使用を続けるための維持管理費用も発生します。
以下はその主な費用です。
特にキュービクルは複数の機器で構成されているため、設備全体の状態を確認しながら維持管理する必要があります。
さらに、将来的な本体や主要機器の全面更新に向けた積み立てや資金計画も必要です。設備を安全に維持するためには、これらの費用が構造的にかかり続ける点に留意しましょう。
キュービクルと電力契約はどちらも高圧電力の利用に関わりますが、役割が異なります。自社の「設備」であるキュービクルと、電力会社と交わす「電気料金の契約」は分けて整理しましょう。
キュービクル自体は自社で所有・管理する設備であり、設置や点検の費用は電気料金とは別で発生します。ただし、設備の運用状態が毎月の電気料金に影響を与えるケースもあります。たとえば、高圧から低圧へ変圧する際に生じる「電力損失（ロス）」や、電気の効率的な利用割合を示す「力率（りくりつ）」といった要素です。力率が高い状態を維持できると基本料金の割引が適用される仕組みがあるため、設備の状態や管理方法が間接的に電気料金に関わってきます。
電気料金の具体的な計算ロジックや割引の仕組みについて詳しく知りたい方は、以下の記事を参考にしてください。
高圧電力の契約やコストを見直す際は、電力会社の料金だけでなく、キュービクルの状態や電力使用量も確認しましょう。設備と契約の両面から現状を把握することで、見直すべき項目を整理できます。
まず確認したいのが、キュービクルの管理状況です。点検結果や修理履歴を確認し、老朽化した機器がないか、更新時期を迎えていないかを確認してください。設備の更新が必要な場合は、その費用も含めて今後のコストを考えなくてはなりません。
次に、現在の電力使用量や最大需要電力を確認します。最大需要電力は契約内容や基本料金に関係するため、過去の使用状況を把握しておくことが大切です。
最後に、電力会社の料金プランや契約条件を確認しましょう。現在の契約内容と電力の使用状況が合っているかを確認し、料金メニューを比較することも一つの方法です。
なお、高圧電力には固定制や変動制などの料金メニューがあるため、契約方式の違いも確認することをおすすめします。詳しくは、以下の記事で解説しています。
キュービクルは、高圧電力を敷地内で安全かつ効率的に使うための心臓部ともいえる重要な設備です。
施設に必要な電圧への変圧や受電機能だけでなく、漏電や事故から自社や周辺地域を守る保護機能まで担っています。そのため、法令に基づいた定期的な保安点検を実施し、耐用年数に応じた計画的なメンテナンスや更新を行うことが欠かせません。キュービクルの役割を正しく理解し、適切な維持管理を継続することが、施設の安全運用とトータルコストの最適化につながります。
